標準孔板可用于測量管道中液體、氣體、蒸汽的流量。標準孔板是按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。標準孔板可以采用角接取壓（包括環室取壓）、法蘭取壓或D-D/2取壓三種取壓方式。按國標規定進行設計、制造和檢定標準孔板無需實流標定，精度高，結構簡單，制造成本低，但壓力損失較大。標準孔板廣泛用于石油、化工、冶金、電力等行業。是迄今為止應用最多的一種流量計。
1、線性度高、重復性好
平衡流量傳感器具有對稱多孔結構特點，能對流場進行平衡，降低了渦流、振動和信號噪聲，流場穩定性大大提高，使線性度比孔板提升了5～10倍，重復性提高了54％，為0.15％，從其綜合性能來看，平衡流量計屬于高檔流量計行列。
2、直管段要求低
平衡流量傳感器由于流場穩定，且壓力恢復比孔板快兩倍，大大所短了對直管段的要求，其前后直管段一般為前3D后1D，最小可以小于0.5D，從而省去大量直管段，尤其是特殊昂貴材料的管道。
3、減少永久壓力損失
多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，降低了動能的損失，在同樣的測量工況下，與孔板相比減少了2.5倍的永久壓力損失，從而節省了相當大的運行能量成本，是一種節能型儀表。
4、耐臟污不易堵
多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了滯留死區的形成，保證臟污介質順利通過多個孔，減小了流體孔被堵塞的機會。
5、可直接替換孔板
平衡流量傳感器與孔板具有相同的使用方法和外形，因此可以直接進行替換，不需要任何配管的變化和相關儀表的更改，很適合全廠能源計量改造中將孔板改為平衡流量計。
6、流量測量范圍寬
根據試驗結果，我們了解到：平衡流量計的性能，使其流速可以從最小到音速；其最小雷諾數可低于200，最大雷諾數大于107；β值可選0.25～0.90。
7、長期穩定性好
由于其紊流剪切力的明顯減小，大幅度降低了介質與節流件直接的摩擦，其β值長期保持不變，整個儀表無可動部件，因此可以長期保持穩定性。
8、可測高溫高壓介質
與孔板等節流裝置一樣，工作溫度壓力取決于管道和法蘭的材質和等級，工作溫度可達850℃，工作壓力可達42MPa。
9、可測復雜工況介質
由于其特殊的結構設計，使其具有特殊的性能，它可以進行氣液兩相、泥漿，甚至固體顆粒測量。平衡流量可以測雙向流。
適用范圍
1、公稱直徑：50mm≤DN≤1200mm
2、公稱壓力：PN≤16MPa
3、孔徑比：0.20≤β≤0.75
4、雷諾數范圍：當0.20≤β≤0.45時 5000≤ReD
當0.45≤β≤0.75時 10000≤ReD
5、精度：１級

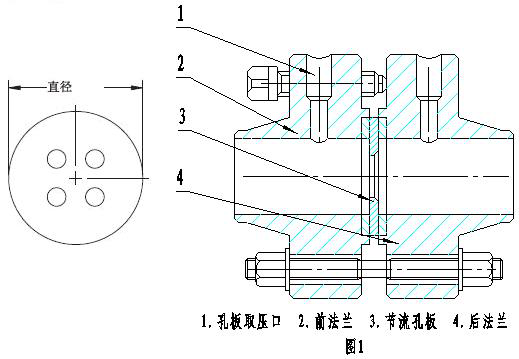

平衡流量計采用法蘭取壓方式，見圖1、圖2：
六、安裝直管道要求（數值以管徑D倍數表示）
| 孔板上游側入口 |
β |
0.20 |
0.40 |
0.65 |
| 單個 90° 彎頭或 T型三通 | 2 |
2 |
2 |
|
| 兩個或兩個以上 90° 彎曲在同一面上 | 2 |
2 |
2 |
|
| 兩個或兩個以上 90° 彎曲在不同面上 | 2 |
2 |
2 |
|
| 漩渦流體偏離達 10° | 2 |
2 |
2 |
|
| 減壓閥（管線尺寸的 1 倍） | 2 |
2 |
2 |
|
| 蝶閥(75% 開) | 2 |
2 |
2 |
|
| 流量計下游側入口 |
2 |
2 |
2 |
|
七、型譜規格及說明：
| 型 號 規 格 | 說 明 | |||||||
| TOFR | 平衡流量計 | |||||||
| 取壓方式 | F | 法蘭取壓 | ||||||
| Z | 鉆孔取壓 | |||||||
| H | 環室取壓 | |||||||
| 連接方式 | 1 | 對夾式 | ||||||
| 2 | 直接焊接 | |||||||
| 管道規格 | 0040 | 0040代表DN40 | ||||||
| 管道材質 | C | 碳鋼 | ||||||
| P | 不銹鋼 | |||||||
| H | 合金鋼 | |||||||
| 公稱壓力 | 025 | 0.25MPa | ||||||
| 06 | 0.6MPa | |||||||
| 10 | 1MPa | |||||||
| … | …… | |||||||
| 160 | 16MPa | |||||||
